總線接口CPCI及其特點詳解

深圳市慧鼎創科技有限公司 人氣:2448 發表時間:2021-12-29

隨著現在科技的進步,人們對工業計算機的需求也不斷提高,越來越多的朋友對表現出了濃厚的興趣,今天小編和大家來聊聊其中之一的總線接口——CPCI以及CPCI技術的特點。Compact PCI簡稱CPCI,中文又稱緊湊型PCI,是國際工業計算機制造者聯合會于1994提出來的一種總線接口標準。



CPCICPU及外設同標準PCI是相同的,并且CPCI系統使用與傳統PCI系統相同的芯片、防火墻和相關軟件。從根本上說,它們是一致的,因此操作系統、驅動和應用程序都感覺不到兩者的區別,將一個標準PCI插卡轉化成CPCI插卡幾乎不需重新設計,只要物理上重新分配一下即可。為了將PCI SIGPCI總線規范用在工業控制計算機系統,199511PICMIG頒布了CPCI規范1.0版,以后相繼推出了PCI-PCI Bridge規范、Computer Telephony TDM規范和User-defined I/O pin assignment規范。簡言之CPCI總線 = PCI總線的電氣規范 + 標準針孔連接器+ 歐洲卡規范。

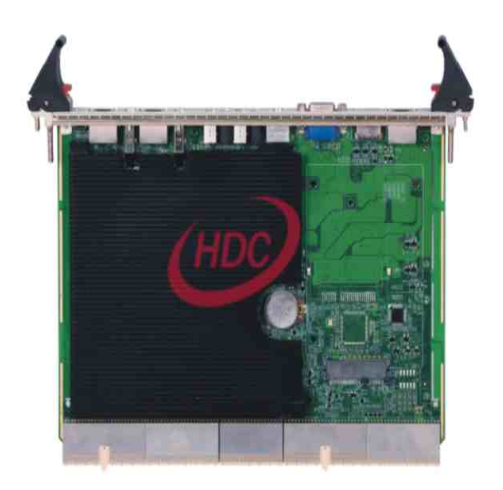

CPCI的出現不僅讓諸如CPU、硬盤等許多原先基于PC的技術和成熟產品能夠延續應用,也由于在接口等地方做了重大改進,使得采用CPCI技術的服務器、工控電腦等擁有了高可靠性、高密度的優點。CPCI是基于PCI電氣規范開發的高性能工業總線,適用于3U6U高度的電路插板設計。CPCI電路插板從前方插入機柜,I/O數據的出口可以是前面板上的接口或者機柜的背板。它的出現解決了多年來電信系統工程師與設備制造商面臨的棘手問題,比如傳統電信設備總線VME與工業標準PCI總線不兼容問題。



CPCI技術是在PCI技術基礎之上經過改造而成,其特點具體有三個方面:



一是繼續采用PCI局部總線技術;



二是拋棄IPC傳統機械結構,改用經過20年實踐檢驗了的高可靠歐洲卡結構,改善了散熱條件、提高了抗振動沖擊能力、符合電磁兼容性要求;



三是拋棄IPC的金手指式互連方式,改用2mm密度的針孔連接器,具有氣密性、防腐性,進一步提高了可靠性,并增加了負載能力。



除此之外,CPCI具有可熱插拔(Hot Swap)、高開放性、高可靠性。CPCI技術中最突出、最具吸引力的特點是熱插拔。簡言之,就是在運行系統沒有斷電的條件下,拔出或插入功能模板,而不破壞系統的正常工作的一種技術。熱插拔一直是電信應用的要求,也為每一個工業自動化系統所渴求。它的實現是:在結構上采用三種不同長度的引腳插針,使得模板插入或拔出時,電源和接地、PCI總線信號、熱插拔啟動信號按序進行;采用總線隔離裝置和電源的軟啟動;在軟件上,操作系統要具有即插即用功能。目前CPCI總線熱插拔技術正在從基本熱切換技術向高可用性方向發展。



CPCI所具有高開放性、高可靠性、可熱插拔的特點,使該技術除了可以廣泛應用在通訊、網絡、計算機電話之外,也適合實時系統控制、產業自動化、實時數據采集、軍事系統等需要高速運算、智能交通、航空航天、醫療器械、水利等模塊化及高可靠度、可長期使用的應用領域。由于CPCI擁有較高的帶寬,它也適用于一些高速數據通信的應用,包括服務器、路由器、交換機等。



對于CPCI及其特點就介紹到這里了,想要了解更多關注慧鼎創,后期會繼續更新的。
